シアテック設計実績のご案内
『住友化学工業(株)殿 千葉工場 海水配管敷設工事』 |
|
今回は弊社が計画から設計及び工事監理までを担当いたしました、推進工法（泥水式セミ・シールド工法）を用いた海水配管敷設工事についてご紹介させていただきます。
お客様のニーズを把握し、設計と監理を行うことにより経済的かつ機能的な施設を提供することができたものと考えております。 |
|

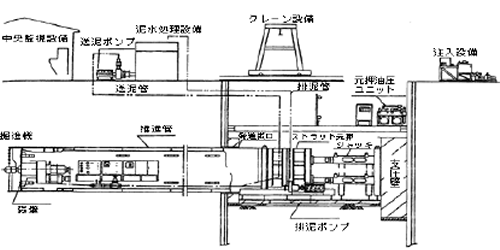

| 【工法概要図】 |
|
 |
|
| 【工事概要】 |
|
製造設備の新設に伴い、機器冷却用の海水配管を新設することとなりましたが、既設構造物や埋設配管等が障害となり、開削工法（地表面上より掘削して管を埋設する一般的な管の埋設工法）による施工が困難な状況でした。
そこで、既設構造物や構内通行車輌等に与える影響を極力低減すると共に、限られた作業スペ－スで配管の敷設が可能な推進工法を採用いたしました。
工事は隣接する既設構造物に対する影響も無く、精度良く無事完了し、供用開始を待っている状態です。 |
| 掘進状況（発信立坑より） |
|
| ◇鉄筋コンクリート管 |
|
管径・延長： |
φ2,600mm × 182ｍＬ |
|
|
φ2,200mm × 246ｍＬ |
|
土 被 り： |
5.1ｍ ～ 5.7ｍ |
|
| ◇ダクタイル鋳鉄管 |
|
管径・延長： |
φ2,200mm × 46ｍＬ |
|
土 被 り： |
5.2ｍ |
|
|
 |
|
|
| 弊社は、今後共こうした経験を基に、各現場環境に最適な工法を選定した計画・設計に取り組んでまいります。 |
|
|
|
|
